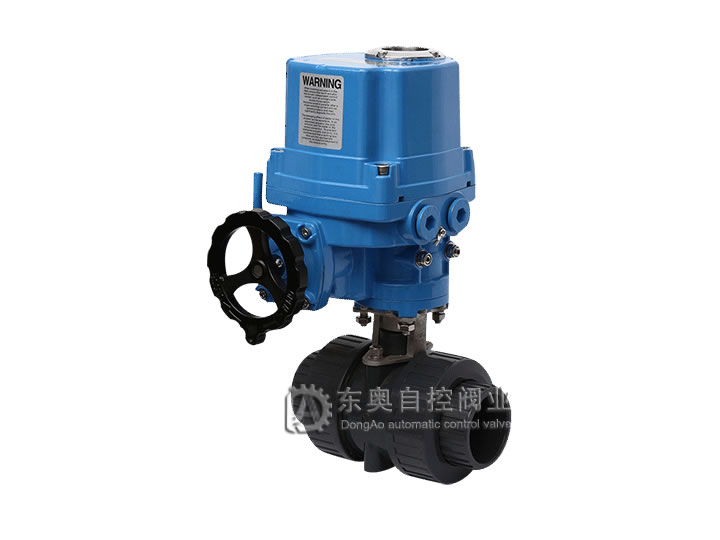

产品概述
电动塑料球阀是由电动执行器配以塑料球阀制成，整体具有重量轻、耐腐蚀性强，被广泛应用于多个领域，如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业。电动执行器采用一体化设计，输入220V电源即可直接进行开关量调节，亦可内置伺服�？椋淙肟刂菩藕�(4～20mADC或1～5VDC)及单相电源即可控制运转。并且电动塑料球阀得品质得到广大用户的认可。upvc电动球阀其主要特点如下：
（1）外型结构紧凑美观。
（2）本体重量轻容易安装。
（3）耐腐蚀性强，应用范围广。
（4）材质卫生无毒。
（5）耐磨损、容易拆卸，维护简单易行。
技术参数及性能指标
|
公称通径DN（mm）
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
公称压力（MPa）
|
PN1.0-1.6MPa
|
|
连接方式
|
法兰、螺纹、由令
|
|
阀体结构
|
一体、三通L、三通T
|
|
阀体材质
|
UPVC、CPVC、PP
|
|
阀芯材质
|
UPVC、CPVC、PP
|
|
密封材质
|
PTFE
|
|
适用温度
|
UPVC：0～+60℃；PPH：0～+120℃
|
|
适用介质
|
PVC兼容的食品工业化学溶剂
|
|
配置执行机构
|
可配EI-TORK、EXI-TORK等系列角行程电动执行机构
|
|
控制方式
|
开关到位灯（开关两位控制）、智能调节（4～20mA模拟量信号控制）
|
执行器技术参数
|
执行器类别
|
引进型EI-TORK系列执行器参数
|
引进型EXI-TORK系列执行器参数
|
|
电源电压
|
标准：220V AC单相 可选：110V AC 单相、380/440V AC 三相、24V/110V/220V DC
|
|
输出力矩
|
50N·M～2000N·M
|
50N·M～4000N·M
|
|
动作范围
|
0～90° 0～360°
|
0～90°、0°～270°可选
|
|
控制方式
|
开关到位灯（开关两位控制）、无源触点信号、1/5K电位计、智能调节（4～20mA模拟量信号控制）
|
|
动作时间
|
15秒/30秒/60秒
|
18S～112S
|
|
保护装置
|
过热�；�
|
内置过热保护、过载�；�
|
|
环境温度
|
-30°～60°
|
-20℃～+70℃
|
|
手动操作
|
同附带手柄操作
|
机械离合机构，配手轮操作
|
|
机械限位
|
电气、机械二重限位
|
电气、机械二重限位
|
|
防护等级
|
IP65
|
IP65、IP67、可定制IP68
|
|
防爆等级
|
无防爆
|
ExdⅡ BT6，ExdⅡ CT5
|
|
位置测量
|
可选装开关或电位计
|
电位计、比例控制单元
|
|
驱动电机
|
8W/E
|
鼠笼式异步电机
|
|
进线接口
|
2个 G1/2〞M18*1.5
|
2个 PF 3/4”
|
|
壳体材料
|
铝合金
|
铝合金
|
|
外涂层
|
干粉，环氧聚酯，具有超强防腐功能
|
（1）功能强劲：智能型、调节型、开关式。
（2）体积小巧：体积仅相当于同类产品的35%左右。
（3）使用方便：采用单相电源，接线简单；采用球型凸出结构，使观察更方便；免加油免点检、防水防锈、任意角度安装。
（4）�；ぷ爸糜兴叵尬�、过热�；�、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
（5）智能数控：内置�？椴捎孟冉扑慊テ爸悄芸刂迫砑苯咏邮占扑慊蚬ひ狄潜淼仁涑龅谋曜夹藕牛�4-20mA DC /1-5VDC）实现阀门开度的智能控制和准确定位。
安装尺寸
|
公称通径
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
L
|
螺纹连接
|
100
|
120
|
135
|
150
|
170
|
200
|
215
|
265
|
360
|
|
法兰连接
|
100
|
120
|
140
|
160
|
165
|
180
|
220
|
250
|
280
|
|
A1
|
防爆型
|
137
|
137
|
137
|
137
|
137
|
137
|
137
|
137
|
137
|
|
开关型
|
40
|
40
|
40
|
40
|
40
|
40
|
40
|
40
|
40
|
|
H、A
|
由于阀门压力及温度选择不同，执行器尺寸需根据实际配置，该尺寸可咨询罗赞公司技术部。
|
产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：电源电压、控制方式（开关型，调节型）、控制信号（4-20mA，1-5V）、作用方式（电-开式，电-关式）。
|
客户采购清单请传真至 0510-81812322，或来电咨询 17768309646 18550574008
客户对产品有特殊要求，须在订货合同中提供详细说明：
